Relè Latching vs ki pa Latching: Ki pi bon?
2026-04-27 108

Relè yo se eleman enpòtan yo itilize pou kontwole sikui elektrik san danje epi avèk efikasite.Yo pèmèt yon ti siyal chanje pi gwo aparèy tankou motè, limyè, ak aparèy.Nan anpil sistèm, w ap chwazi bon kalite relè ka afekte kijan tout kous la ap travay.Atik sa a eksplike diferans ki genyen ant rle latching ak relè ki pa verrouillage, ki jan yo travay, ak ki lè ou ta dwe itilize yo chak.Li kouvri tou fil elektrik, erè komen, ak konsèy depanaj pou ede w itilize relè yo kòrèkteman nan aplikasyon aktyèl yo.

Katalòg

Figi 1. Latching vs ki pa Peye-Latching Relay

Ki sa ki se yon relè?

A relè se yon switch ki fonksyone elektrik ki pèmèt yon ti siyal elektrik kontwole yon sikwi pi gwo ak pi pwisan san danje.Li travay pa voye yon ti kouran nan yon bobin, ki kreye yon fòs mayetik ki deplase kontak entèn yo louvri oswa fèmen yon lòt sikwi.Sa a pèmèt aparèy senp, tankou yon mikrokontwolè oswa switch, kontwole aparèy ki gen pi gwo pouvwa tankou motè, limyè, oswa aparèy san yo pa manyen wo vòltaj dirèkteman.Yon karakteristik nan yon relè se izolasyon elektrik, ki kenbe bò kontwòl separe de bò chaj la epi li ede pwoteje pati sansib kont domaj.Rele anjeneral gen kontak nòmalman louvri (NO) oswa nòmalman fèmen (NC), ki defini si kous la se koupe oswa sou pa default.

Pou konprann ki jan relè yo travay nan aplikasyon aktyèl yo, ann gade nan de kalite prensipal yo: rle latching epi rle ki pa bloke, ak kijan chak moun ap travay.

Ki sa ki se yon relè Latching ak kijan li fonksyone?

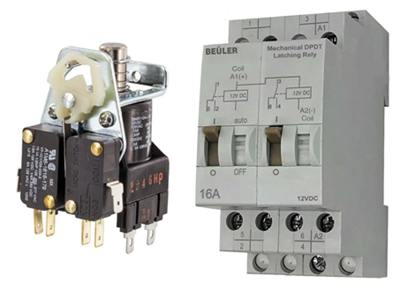

Figi 2. Egzanp Latching Relay

A latching relè se yon relè ki rete ON oswa OFF menm apre ou retire kouran an.Li "sonje” dènye eta li, kidonk ou pa bezwen pouvwa kontinyèl pou kenbe li an pozisyon.Se poutèt sa yo rele tou yon relè bistabl.

Men ki jan li fonksyone: ou voye yon kout batman elektrik nan bobin relè a, epi li chanje swa ON oswa OFF.Anndan, yon seri mekanik oswa yon ti leman kenbe kontak yo an plas.Yon fwa li chanje, li rete la menm lè pouvwa a ale.Pou chanje eta a ankò, ou tou senpleman voye yon lòt batman kè.

Gen de kalite komen.A relè latching sèl-bobin sèvi ak yon sèl bobin ak chanje eta depann sou direksyon aktyèl la.A doub-bobin latching relè sèvi ak de bobin, yon sèl bobin yo itilize pou vire l 'ON, ak lòt la se itilize yo fèmen li OFF.Desen doub-bobin yo pi fasil pou kontwole epi yo pi komen nan sikui pratik.Ou pral anjeneral itilize yon relè latching lè ou vle ekonomize enèji oswa kenbe yon anviwònman menm pandan pèt pouvwa.

Sepandan, li tou gen kèk bagay yo konsidere.Sikwi kontwòl la ka yon ti kras pi konplèks, epi ou bezwen asire w ke yo voye siyal ki kòrèk la pou chanje eta li.

Ki sa ki se yon relè ki pa bloke Ki jan li fonksyone?

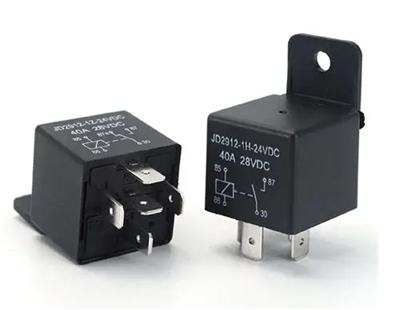

Figi 3. Otomobil ki pa Latching Relay

A relè ki pa fèmen se yon relè ki rete ON sèlman pandan w ap bay kouran.Yon fwa yo retire pouvwa a, li otomatikman retounen nan eta orijinal li.Li pa estoke oswa sonje dènye pozisyon li.

Men ki jan li fonksyone: lè ou aplike pouvwa a bobin la, li rale kontak entèn yo ak chanje eta sikwi a.Men, kontrèman ak yon relè latching, gen pa gen mekanis fèmen andedan.Se konsa, lè pouvwa a sispann, fòs mayetik la disparèt, ak yon prentan bati-an pouse kontak yo tounen nan pozisyon default yo.

Ou pral remake li toujou swiv konpòtman default li yo.Yon relè nòmalman ouvè (NO) rete OFF jiskaske ou kouran li, pandan yon relè nòmalman fèmen (NC) rete ON jiskaske ou aktive li.

Ou pral anjeneral itilize yon relè ki pa bloke lè aparèy la sèlman bezwen kouri pandan pouvwa a prezan, tankou nan motè, fanatik, oswa sistèm kontwòl ki ta dwe sispann imedyatman lè yo koupe kouran.Li senp pou itilize, men li bezwen pouvwa kontinyèl si ou vle li rete aktif.

Latching vs ki pa Peye-Latching relè: diferans prensipal yo

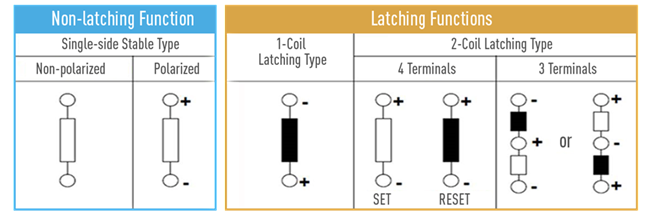

Figi 4. Latching vs Fonksyon Relè ki pa Peye-Latching

Kounye a ke ou te wè ki jan tou de travay, isit la nan konparezon ki senp ant yo pou ou ka chwazi pi vit.

Yon relè latching kenbe dènye eta li menm lè yo retire pouvwa, pandan y ap yon relè ki pa verrouillage rete aktif sèlman pandan y ap aplike pouvwa.Diferans sa a afekte fason yo konpòte yo, konbyen pouvwa yo itilize, ak ki kote ou ta dwe itilize yo.Men yon konparezon klè:

Memwa Eta

- Yon relè latching sonje dènye eta ON oswa OFF li.
- Yon relè ki pa bloke toujou retounen nan eta default li yo.

Kondisyon pou pouvwa

- Yon relè latching sèlman bezwen pouvwa lè chanje.
- Yon relè ki pa verrou bezwen pouvwa kontinyèl pou rete ON.

Enèji Efikasite

- Rele latching yo gen plis enèji efikas, espesyalman pou sistèm batri.
- Rele ki pa fèmen yo konsome plis pouvwa sou tan.

Metòd kontwòl

- Rele latching bezwen siyal batman kè (pafwa separe ON/OFF kontwòl).
- Relè ki pa fèmen yo pi senp, jis aplike pouvwa pou aktive.

Echèk Konpòtman

- Rele latching rete nan dènye eta yo pandan pèt pouvwa.
- Rele ki pa bloke yo reset lè yo pèdi pouvwa (pi an sekirite pou kèk sistèm).

Aplikasyon tipik

- Yo itilize rle latching nan aparèy entelijan, sikwi memwa, ak sistèm ba-pouvwa.
- Yo itilize relè ki pa bloke nan motè, aparèy, ak sistèm ki dwe sispann lè yo koupe kouran.

Avantaj ak Dezavantaj nan rle latching & ki pa Peye-latching rle

Latching relè

Avantaj:

• Itilize pouvwa ki ba anpil paske li sèlman bezwen pouvwa lè chanje

• Sonje dènye eta li, menm pandan pèt kouran

• Gwo pou sistèm ki mache ak batri ak ekonomize enèji

• Diminye dechè chalè ak pouvwa sou tan

Dezavantaj:

• Kontwòl ka yon ti jan pi konplèks (batman kè oswa kontwòl doub-bobin)

• Ou bezwen swiv eta aktyèl li nan sistèm ou an

• Pa ideyal si ou vle sistèm nan Reyajiste otomatikman apre pèt pouvwa

Ki pa Peye-Latching Relay

Avantaj:

• Senp pou itilize, jis aplike pouvwa pou aktive

• Konpòtman previzib (toujou retounen nan eta default)

• Pi bon pou sistèm echèk kote eta OFF pi an sekirite

• Pi fasil pou konsepsyon ak kontwòl nan pifò sikui yo

Dezavantaj

• Bezwen kouran kontinyèl pou rete ON

• Konsome plis enèji sou tan

• Ka jenere plis chalè nan operasyon long

Ki lè ou ta dwe itilize yon relè ki pa fèmen ak ki fèmen?

Chwazi ant yon relè latching ak relè ki pa verrouillage depann de ki jan ou vle sistèm ou a konpòte pandan ak apre yo fin aplike pouvwa a.

Ou ta dwe sèvi ak yon relè latching lè ou vle sove pouvwa oswa kenbe dènye eta a menm apre yo fin retire pouvwa a.Li se yon bon chwa pou aparèy ki mache ak pil, switch lakay entelijan, ak sistèm ki bezwen sonje si yo te ON oswa OFF.Depi li sèlman bezwen pouvwa lè chanje, li ede diminye itilizasyon enèji sou tan.Li itil tou nan sitiyasyon kote ou vle aparèy la kontinye travay nan dènye eta li menm apre yon entèripsyon kouran.

Nan lòt men an, ou ta dwe sèvi ak yon relè ki pa bloke lè ou vle sistèm nan opere sèlman pandan pouvwa a prezan.Yo itilize li nan motè, fanatik, aparèy, ak sistèm kontwòl endistriyèl kote aparèy la ta dwe sispann imedyatman yon fwa yo retire pouvwa a.Sa fè li yon opsyon ki pi an sekirite pou anpil aplikasyon paske li otomatikman retounen nan eta default li yo.Li pi fasil tou pou kontwole paske ou sèlman bezwen aplike pouvwa pou aktive li.

Kijan pou w chwazi ant rle latching ak relè ki pa bloke

Chwazi bon relè a pa konplike si ou konsantre sou fason sistèm ou a bezwen konpòte li.

Premyèman, panse sou itilizasyon pouvwa.Si pwojè ou a kouri sou yon batri oswa ou vle ekonomize enèji, yon relè latching se pi bon chwa a paske li sèlman sèvi ak pouvwa lè chanje.Si konsomasyon pouvwa se pa yon enkyetid, yon relè ki pa verrouillage ka travay jis byen.

Apre sa, konsidere sa ki ta dwe rive pandan yon pèt kouran.Si ou vle aparèy la rete nan dènye eta li, ale ak yon relè latching.Si ou vle sistèm nan etenn oswa reset otomatikman pou sekirite, yon relè ki pa bloke se opsyon ki pi an sekirite.

Ou ta dwe gade tou kontwole konpleksite.Latching rle ka bezwen siyal batman kè oswa separe ON / OFF kontwòl, ki fè konsepsyon an yon ti kras pi konplèks.Rele ki pa bloke yo pi senp paske ou jis aplike pouvwa pou kenbe yo aktif.

Yon lòt faktè se la kalite aplikasyon.Pou aparèy entelijan, sistèm ki baze sou memwa, oswa konsepsyon enèji efikas, yo itilize relè yo.Pou motè, aparèy, ak sistèm endistriyèl ki ta dwe sèlman kouri lè yo mache, relè ki pa bloke yo pi apwopriye.

Diferans fil elektrik ant rle latching ak ki pa-latching

Diferans nan fil elektrik sitou soti nan fason chak relè kontwole.

A relè ki pa fèmen se senp pou fil.Ou konekte bobin nan yon sous pouvwa atravè yon switch oswa siyal kontwòl.Lè yo aplike pouvwa, relè a aktive.Lè yo retire pouvwa a, li fèmen.Chaj la konekte atravè kontak COM, NO, oswa NC, tou depann de ki jan ou vle sikwi a konpòte.Konfigirasyon sa a se senp paske ou bezwen sèlman yon liy kontwòl pou kenbe li ON.

A latching relè se branche yon fason diferan paske li bezwen yon siyal pou chanje ON ak yon lòt pou chanje OFF.Nan yon relè double-bobin latching, ou gen de entrées separe, yon bobin pou SET (vire ON) ak yon lòt pou RESET (fèmen OFF).Chak bobin deklanche pa yon batman kout.Nan yon relè latching sèl-bobin, fil elektrik la depann de polarite, sa vle di direksyon aktyèl la detèmine si li vire ON oswa OFF.Sa fè fil elektrik la yon ti kras pi konplèks konpare ak yon relè ki pa verrouillage.

Erè komen lè w ap itilize rle

Men erè ki pi komen ou ta dwe evite lè w ap itilize relè yo:

Chwazi kalite relè a mal - Sèvi ak yon relè latching olye de yon relè ki pa verrouillage (oswa vis vèrsa) ka lakòz sistèm nan konpòte mal.

Fil elektrik ki pa kòrèk (NO ak NC konfizyon) - Melanje kontak nòmalman louvri (NO) ak nòmalman fèmen (NC) ka fè aparèy la vire ON oswa OFF nan move moman.

Sèvi ak evalyasyon an relè mal - Si relè a pa rated pou vòltaj ou oswa aktyèl, kontak yo ka chofe, boule, oswa echwe.

Pa gen dyòd flyback sou bobin la - Sote dyod la ka lakòz pwent vòltaj ki ka domaje mikrokontwolè w oswa sikwi kontwòl.

Kenbe rle ki pa bloke yo ON twò lontan - Pouvwa kontinyèl ka mennen nan pi wo itilizasyon enèji ak chalè siplemantè.

Inyore bon izolasyon ak pwoteksyon - Sa ka lakòz pwoblèm bri oswa domaje eleman elektwonik sansib.

Depanaj Pwoblèm relè yo

Si relè ou a pa travay byen, isit la gen kèk pwoblèm komen ak ki jan ou ka tcheke yo:

Relè pa klike (pa gen okenn son chanje) - Tcheke si bobin la ap resevwa pouvwa.Sèvi ak yon miltimèt pou verifye vòltaj.Si pa gen okenn vòltaj, pwoblèm nan ka nan sikwi kontwòl la oswa fil elektrik.

Relè klike men li pa chanje chaj la - Kontak yo ka domaje oswa chire.Tcheke tou si fil elektrik chaj la konekte kòrèkteman ak COM, NO, oswa NC.

Relè kole ON oswa OFF - Sa ka rive akòz kontak soude oswa echèk mekanik.Nan rle latching, tcheke tou si yo voye siyal batman kè kòrèk la.

Operasyon tanzantan (Travay pafwa) - Fil ki lach, koneksyon pòv, oswa ekipman pou pouvwa enstab ka lakòz pwoblèm sa a.Tcheke tout tèminal ak koneksyon.

Surchof relè - Sa a anjeneral vle di relè a twò chaje oswa trase twòp kouran.Asire w ke evalyasyon relè a matche ak chaj ou a.

Sikwi kontwòl pa reponn byen - Si w ap itilize yon mikwokontwolè, tcheke pou eleman ki manke tankou yon dyòd flyback, oswa nivo siyal kòrèk.

Konklizyon

Relè ak relè ki pa fèmen yo ka sanble, men yo konpòte yo yon fason diferan.Yon relè latching pi bon lè ou bezwen ekonomize pouvwa oswa kenbe dènye eta a, pandan y ap yon relè ki pa verrouillage se pi bon pou kontwòl senp ak reset otomatik.Lè w konprann ki jan chak kalite travay, ansanm ak avantaj yo, fil elektrik, ak pwoblèm komen, ou ka chwazi relè a dwa pou pwojè ou a.Nan fen a, chwazi relè ki kòrèk la ede amelyore sekirite, pèfòmans, ak fyab nan sistèm ou an.
